Fonte retificadora de alta tensão 4Kw

Fonte retificadora de alta tensão 4Kw

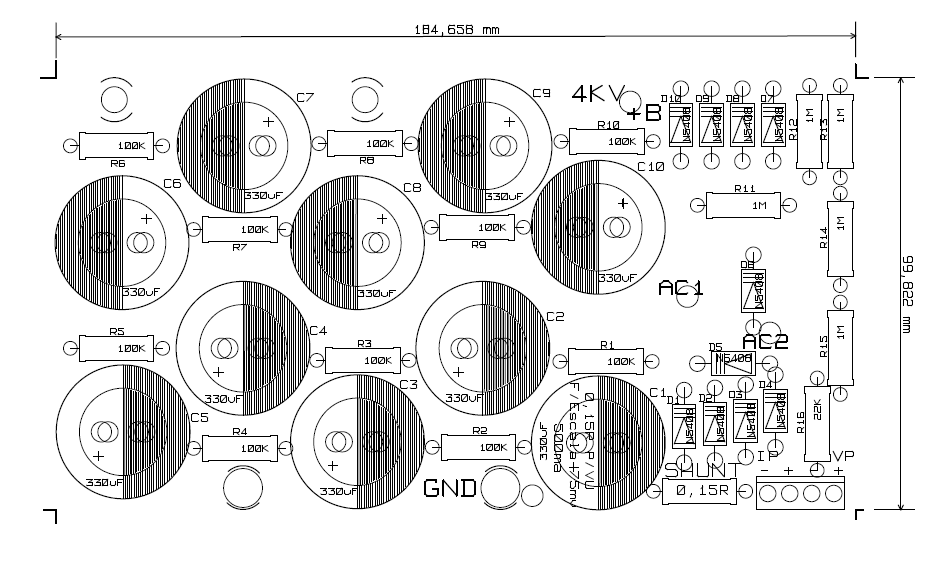

Efetuado ligações entre o trafo e a placa retificadora provisória para testes de tensão de saída.

foi medido a tensão de 3.580VDC, ficando dentro do proposto entre 3500 – 3600VDC.

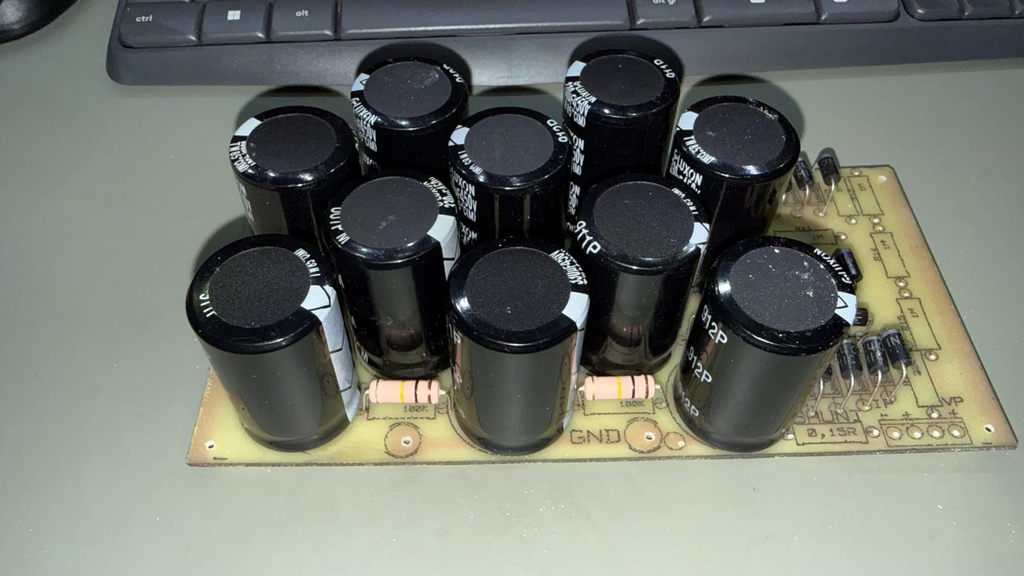

Os resistores de 100 kΩ bleeder.

Foi colocado um resistor de 100 kΩ 3w em cada capacitor, eles têm duas funções importantes:

  • fornecer um caminho de descarga para cada capacitor;
  • ajudar a equalizar a tensão entre os capacitores.

A tensão total de 3.580 V, capacitor ficará próximo de:

VC=358010V_C=\frac{3580}{10}VC≈358V\boxed{V_C\approx358V}

Com aproximadamente 358 V sobre cada resistor:

IR=358100000I_R=\frac{358}{100000}IR≈3,58mA\boxed{I_R\approx3,58mA}

A potência em cada resistor:PR=VR×IRP_R=V_R\times I_RPR≈358×0,00358P_R\approx358\times0,00358 PR​≈1,28W​

Divisor de tensão para o mostrador de tensão de placa.

  • R1 = 5 MΩ (5 × 1 MΩ em série)
  • R2 = 22 kΩ

A relação do divisor é:

22k / 5M + 22k ​=0,00438

Ou seja, aproximadamente 228:1.

Com 3500 V na entrada:

  • Saída ≈ 15,3 V
@qra_megahertz

3580V DC! A fonte da GS35B ГС-35Б finalmente ganhou vida! ⚡🔥 High Voltage Power Supply Depois de rebobinar o transformador, chegou a hora do grande teste! 🚀 O secundário entregou 1250V AC e, após a placa retificadora com dobrador de tensão, a fonte atingiu 3580V DC. Essa será a alimentação da lendária GS35B, uma válvula russa de alta potência que fará parte do meu projeto de amplificador linear HF. Cada etapa está sendo mostrada em detalhes, desde a fabricação das placas até os testes em alta tensão. Se você gosta de radioamadorismo, válvulas de potência e construção de amplificadores RF, acompanha essa série porque ainda vem muita coisa boa! ⚠️ ⚠️ Importante: Os testes foram realizados com todos os procedimentos de segurança. Sou eletricista profissional e utilizo equipamentos de proteção adequados para trabalhar com alta tensão. Não tente reproduzir este procedimento sem conhecimento técnico e os equipamentos de segurança apropriados. This is just another step toward a High Power HF Linear Amplifier. Stay tuned… the best is yet to come! 🔥 #Radioamadorismo #GS35B #AmplificadorRF #hamradio #RFEngineering
