Um guia prático para circuitos de proteção RC e supressão de carga indutiva.

Circuitos Snubber RC: proteção contra picos e ruídos

Os circuitos Snubber RC são utilizados em aplicações de comutação para reduzir picos de tensão, ruídos e transientes, especialmente em cargas indutivas. Eles são bastante comuns na proteção de contatos de relés, triacs e outros dispositivos de chaveamento.

Um Snubber RC tradicional utiliza basicamente um resistor e um capacitor, que atuam em conjunto para absorver e dissipar os transientes gerados durante a comutação.

No mercado também são encontrados módulos prontos, geralmente comercializados como módulos Snubber RC ou módulos de absorção RC. Curiosamente, muitos desses modelos possuem três componentes: resistor, capacitor e varistor (MOV).

Segundo os fabricantes, esses módulos podem ser utilizados em cargas indutivas de aproximadamente 5 a 400 V CA/CC e até 1.000 W, proporcionando maior proteção aos contatos de relés e triacs.

Como não encontrei um esquema elétrico disponível para o modelo analisado, realizei a identificação dos componentes e conexões do módulo e desenhei o circuito correspondente.

A seguir, apresento o esquema elétrico e explico o funcionamento de cada componente.

Componentes e dimensionamento do Snubber

O módulo analisado utiliza os seguintes componentes:

• R: resistor de 220 Ω / 2 W, MFR 1%
• C: capacitor de 100 nF / 630 V (104J, CBB22)
• MOV: varistor de óxido metálico 10D/471K, 470 V ±10%

O dimensionamento de R e C é sempre um compromisso. O resistor deve limitar a corrente de descarga do capacitor quando os contatos são fechados, sem comprometer a capacidade do circuito de absorver os picos de tensão durante a abertura.

Já o capacitor, quando possui maior capacitância, proporciona melhor redução dos picos de tensão, mas também aumenta a energia armazenada e a corrente de descarga no momento do fechamento.

Outro ponto importante é a corrente de fuga. Mesmo com os contatos abertos, uma pequena corrente circula pelo circuito Snubber. Por isso, é necessário verificar se essa corrente não interfere no funcionamento da carga e se a potência dissipada pelo resistor permanece dentro de sua especificação.

Dimensionamento prático

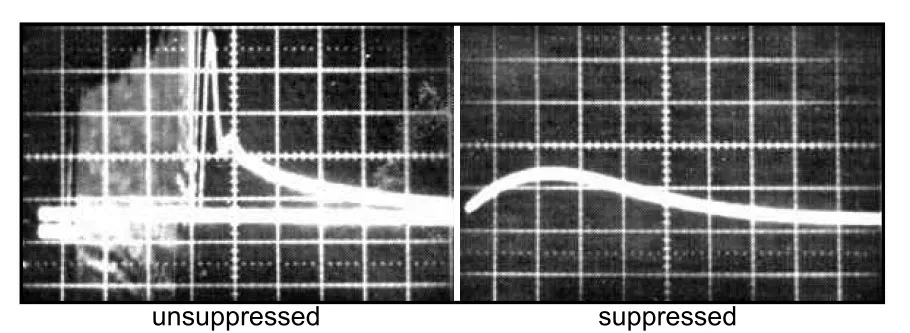

A melhor forma de definir os valores de R e C é utilizar um osciloscópio, testando diferentes combinações e observando a redução dos picos de tensão durante a comutação.

Como referência prática, valores próximos de 100 nF + 100 Ω costumam apresentar bons resultados na supressão de transientes em relés e triacs.

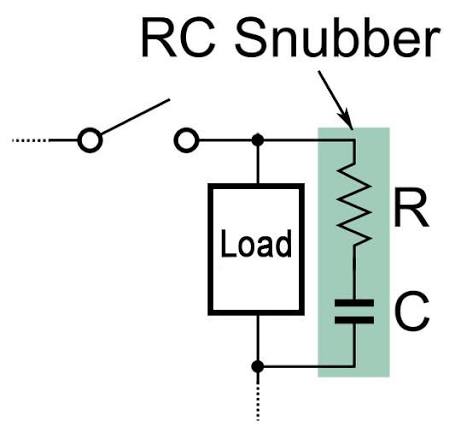

No módulo analisado, o resistor e o capacitor são ligados em série, formando a rede Snubber. O capacitor absorve temporariamente parte da energia do transiente, enquanto o resistor limita a corrente e dissipa essa energia, reduzindo os picos de tensão e o ruído gerado durante a comutação.

O varistor (MOV) complementa a proteção, atuando quando a tensão ultrapassa determinado limite e oferecendo uma camada adicional de proteção contra sobretensões.

MOV e supressão de cargas indutivas

Além do circuito RC, muitos módulos Snubber utilizam um varistor de óxido metálico (MOV) em paralelo com a linha de entrada. O MOV é um resistor dependente de tensão (VDR), normalmente fabricado com óxido de zinco, cuja resistência diminui rapidamente quando a tensão ultrapassa determinado limite.

Enquanto o MOV atua principalmente na limitação de sobretensões e do di/dt, o circuito RC controla o dv/dt e reduz os picos de tensão sobre o dispositivo de comutação, como relés, triacs e tiristores.

Essa combinação é especialmente importante no controle de cargas indutivas, pois a tensão e a corrente não variam de forma simultânea. Em cargas controladas por triacs, por exemplo, o Snubber ajuda a limitar a taxa de variação da tensão e evita disparos ou desligamentos incorretos causados por transientes rápidos.

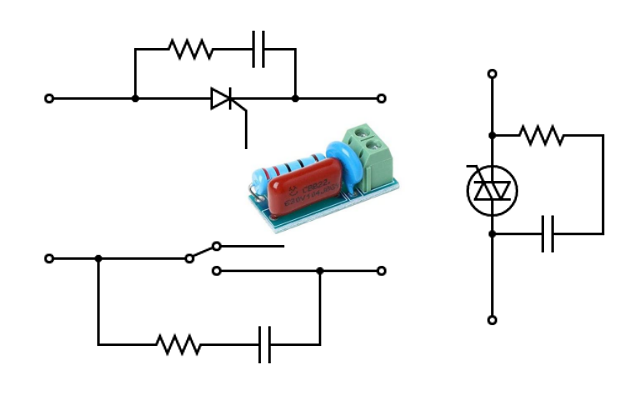

Aplicação do módulo Snubber

O módulo pode ser utilizado em circuitos com relés de potência, triacs e tiristores que acionam cargas indutivas.

Em relés, seus terminais são normalmente conectados em paralelo aos contatos de comutação. Em circuitos com triacs ou tiristores, o Snubber é conectado em paralelo ao dispositivo de potência.

Supressão de cargas indutivas

Quando uma carga indutiva, como um motor, solenoide ou bobina, é desligada abruptamente, a energia armazenada em seu campo magnético pode gerar um pico de alta tensão. Esse transiente pode provocar arcos elétricos, ruídos e até danos aos dispositivos de comutação.

A utilização de um circuito supressor reduz esses efeitos, aumentando a vida útil dos contatos e diminuindo a interferência eletromagnética gerada durante a comutação.

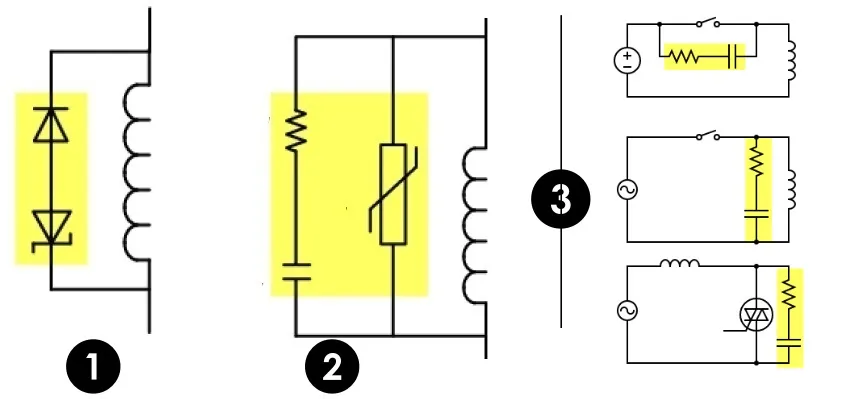

Uma regra prática para diferentes tipos de carga é:

1. Carga indutiva CC: um diodo em paralelo normalmente oferece proteção adequada. Quando é necessário um desligamento mais rápido, pode-se utilizar um diodo Zener ou outra configuração de supressão.
2. Carga indutiva CA: pode-se utilizar uma combinação de MOV + Snubber RC, dimensionada de acordo com a tensão e as características da carga.
3. Relés e circuitos de controle: o Snubber deve ser instalado o mais próximo possível do elemento de comutação ou da carga, reduzindo a área percorrida pelo transiente e, consequentemente, o ruído irradiado.

Conclusão

Os circuitos Snubber RC e MOV são soluções simples e eficientes para controlar transientes, reduzir picos de tensão e minimizar ruídos provocados pela comutação de cargas indutivas.

Apesar de serem circuitos relativamente simples, seu correto dimensionamento e posicionamento são fundamentais para garantir a proteção dos componentes, maior confiabilidade e menor interferência eletromagnética em sistemas de eletrônica de potência.
